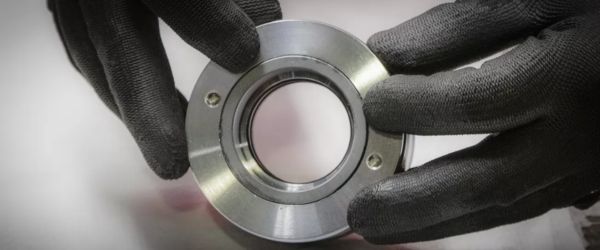

Montagem de um selo mecânico em uma bomba: guia completo

23.03.2026

Preparação antes da montagem de um selo mecânico: ferramentas e materiais necessários

Antes de proceder com a montagem de um selo mecânico, é fundamental preparar todas as ferramentas e materiais necessários para realizar a operação de forma correta e profissional. Ter tudo o que é necessário à mão permite trabalhar com precisão, evitar interrupções e garantir a máxima qualidade da instalação:

• Solvente desengordurante para limpar o alojamento da contraface e a zona do eixo
• Couro camurçado ou pano macio para a limpeza delicada das pistas lapidadas
• Álcool para umedecer o exterior da capa ou do anel de borracha (em alternativa, é possível utilizar uma solução de água e sabão a 5%)
• Ferramenta de montagem para contraface
  Capuz de guia cônico para montagem na ausência de chanfro de entrada no assento
• Cone bem polido para montagem da vedação em eixos sem chanfro
• Equipamentos de empurro

Como montar a contraface do selo mecânico

A montagem da contraface representa uma fase crítica da instalação do selo mecânico e requer especial atenção para garantir o correto funcionamento do sistema. Seguir um procedimento metódico permite evitar danos e garantir a máxima durabilidade do componente. Antes de prosseguir com a montagem, é necessário verificar se a sede da contraface apresenta as características geométricas corretas. A superfície deve ser lisa e sem arestas vivas que possam danificar a capa ou o anel de borracha durante a inserção. É fundamental que haja um chanfro de entrada que facilite o posicionamento do componente.

Utilizando o solvente desengordurante, proceda a uma limpeza cuidadosa do alojamento da contraface para remover completamente qualquer vestígio de gordura, óleo ou resíduos de processamento. Em seguida, limpe com extremo cuidado a pista lapidada utilizando uma pele de camurça ou um pano macio. Esta superfície é extremamente delicada e qualquer arranhão ou dano pode comprometer a vedação. Para facilitar a inserção no alojamento, umedeça o exterior da capa ou do anel de borracha com álcool ou com uma solução de água e sabão a 5%. Em alternativa, pode solicitar à Meccanotecnica Umbra a aplicação de um tratamento deslizante que permite uma montagem completamente a seco.

Utilize uma ferramenta de montagem semelhante à ilustrada na Fig. 1 para empurrar uniformemente a contra-face para dentro do seu assento. A ferramenta permite distribuir a força de inserção de maneira homogênea, evitando deformações ou danos. O chanfro de entrada guia naturalmente o componente para a posição correta. Caso não seja possível realizar o chanfro de entrada no assento, é indispensável utilizar uma capa de guia cônica, conforme mostrado na Fig. 2. Este acessório cria uma rampa gradual que facilita a entrada da capa elastomérica, protegendo-a de possíveis danos durante a inserção.

Após concluir a inserção, verifique visualmente se a contraface está completamente alojada em seu encaixe e se não apresenta deformações ou vazamentos. A superfície lapidada deve permanecer perfeitamente limpa e intacta, pronta para o acoplamento com a vedação rotativa.

Como montar a vedação no eixo da bomba

A montagem da vedação no eixo da bomba requer a mesma atenção e precisão reservadas à contraface.

O eixo deve apresentar características semelhantes às exigidas para a sede da contraface: superfície lisa, sem arestas vivas e, de preferência, com um chanfro de entrada. Antes de prosseguir, desengordure cuidadosamente com solvente a zona do eixo envolvida na montagem, removendo qualquer vestígio de óleo, gordura ou contaminantes. Limpe também a pista lapidada da vedação com uma camurça ou um pano macio, com o máximo cuidado para não danificar esta superfície crítica.

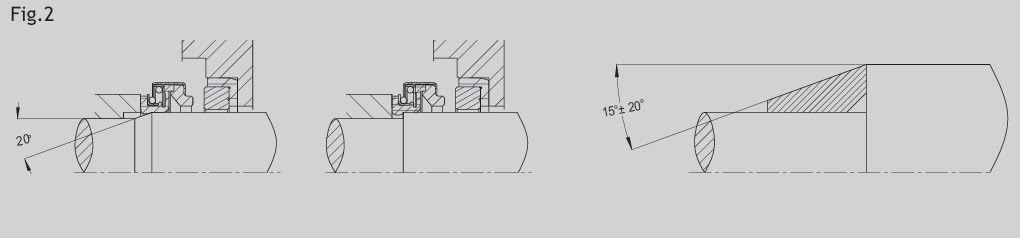

O chanfro de entrada no eixo é fundamental para evitar erros de montagem. O chanfro correto deve estar entre 1,5 e 2,5 mm com um ângulo de 20°, conforme ilustrado na Fig. 3. Essa geometria permite que a vedação deslize gradualmente sobre o eixo sem que os elementos elastoméricos sejam danificados ou dobrados para dentro, erro mostrado na Fig. 4.

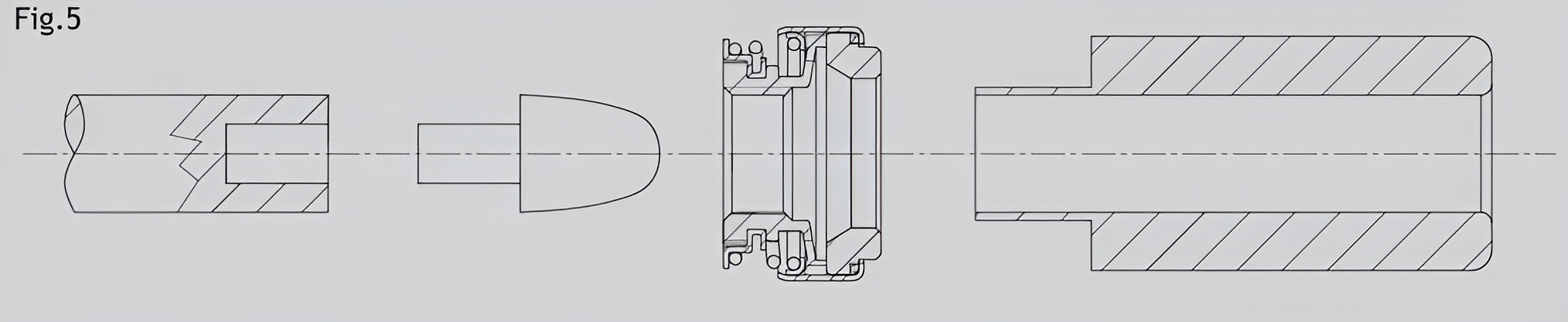

Quando não é possível realizar o chanfro no eixo, torna-se indispensável utilizar durante a montagem um cone bem polido, conforme mostrado na Fig. 5. O cone funciona como uma guia temporária que cria artificialmente a rampa necessária para a inserção correta da vedação, protegendo as peças elastoméricas de solicitações excessivas.

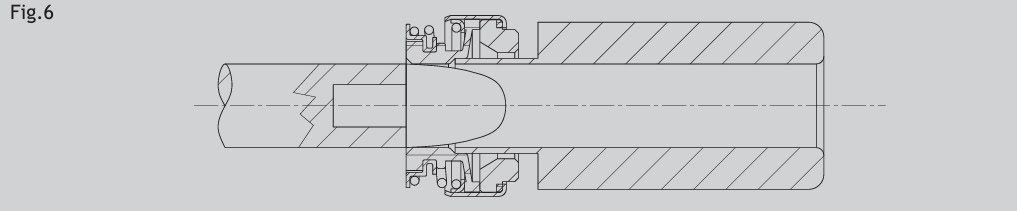

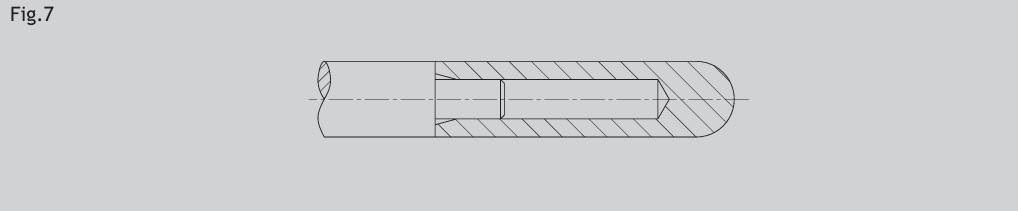

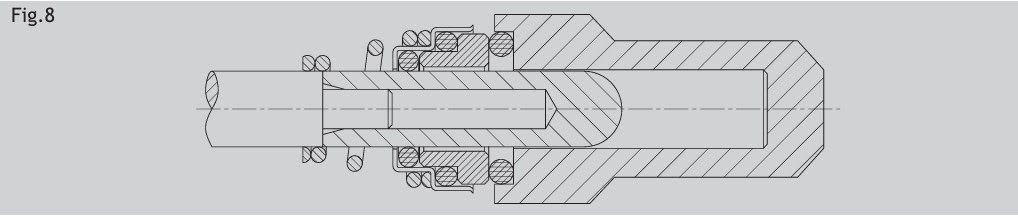

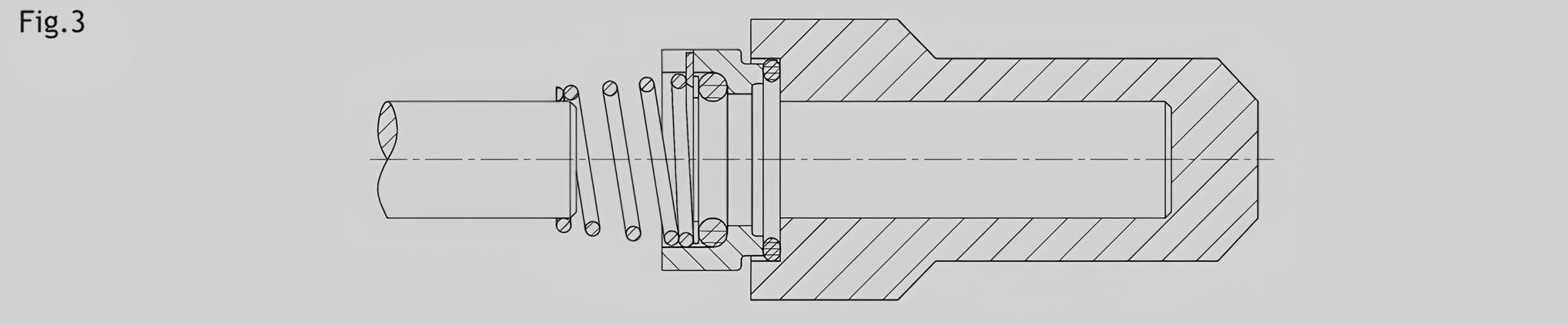

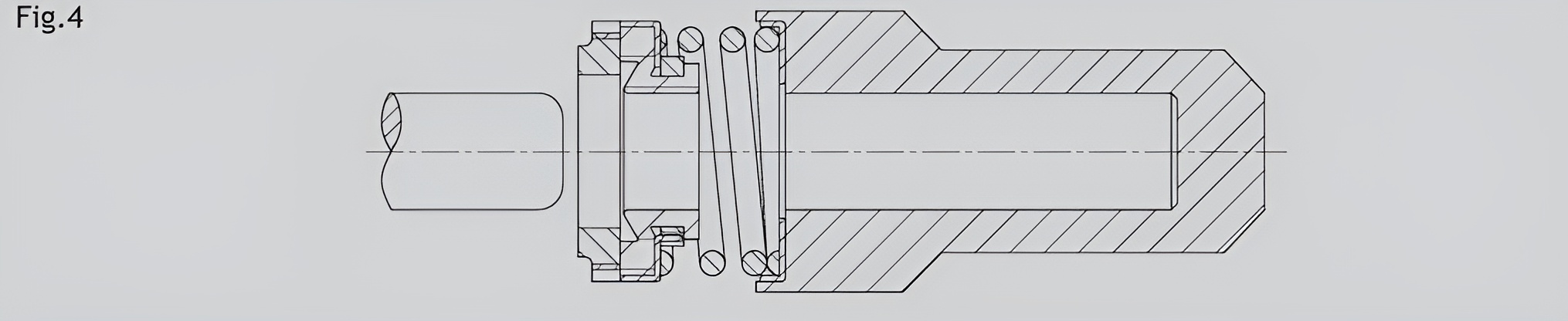

Para o posicionamento final da vedação no eixo, utilize equipamentos específicos semelhantes aos ilustrados nas Fig. 6, 7 e 8. Essas ferramentas permitem empurrar a vedação para a posição correta, aplicando uma força uniforme e controlada, evitando pressões localizadas que poderiam deformar ou danificar o componente.

Após a montagem, verifique se a vedação está posicionada corretamente, se a pista lapidada está intacta e limpa e se não há sinais de danos nos elementos elastoméricos. A vedação está agora pronta para ser acoplada à contraface instalada anteriormente.

Erros a evitar na montagem de um selo mecânico

Durante a montagem de um selo mecânico, mesmo pequenas distrações podem comprometer seriamente o funcionamento do sistema e causar falhas prematuras. Conhecer os erros mais comuns permite evitá-los e garantir uma instalação correta e duradoura.

O erro mais grave e frequente diz respeito ao uso de produtos lubrificantes inadequados. É absolutamente proibido usar óleo, graxa ou outros lubrificantes para facilitar a inserção da contraface ou da vedação. Esses produtos causam deslizamentos descontrolados, comprometem a aderência dos componentes elastoméricos e criam problemas de vedação. Use exclusivamente álcool ou uma solução de água e sabão a 5%.

A montagem sem chanfro de entrada constitui outro erro crítico. Conforme mostrado na Fig. 4, a ausência do chanfro no eixo provoca o dobramento para dentro dos elementos elastoméricos da vedação, comprometendo definitivamente sua funcionalidade. Quando não é possível realizar o chanfro, é indispensável utilizar um cone bem polido (Fig. 5) ou uma capa de guia cônica (Fig. 2).

A limpeza inadequada das pistas lapidadas compromete a perfeita planicidade e a capacidade de aderência. Nunca utilize materiais abrasivos ou panos ásperos: opere sempre com camurça ou panos macios específicos com a máxima delicadeza.

O uso de equipamentos inadequados ou improvisados pode causar deformações, pressões localizadas ou quebras dos componentes. Utilize sempre os equipamentos específicos ilustrados nas Fig. 1, 2, 5, 6, 7 e 8, que garantem uma distribuição uniforme da força de montagem.

Por fim, a instalação em superfícies com bordas afiadas ou rebarbas pode cortar ou danificar os elementos elastoméricos durante a inserção. Verifique sempre se todas as superfícies estão perfeitamente lisas e sem imperfeições antes de prosseguir.

Prestar atenção a esses aspectos críticos garante uma montagem profissional e a máxima confiabilidade do selo mecânico ao longo do tempo.

Conclusões e o papel fundamental da Meccanotecnica Umbra

Para concluir, a montagem correta do selo mecânico é fundamental para garantir um desempenho ideal, prevenir falhas prematuras e assegurar a máxima durabilidade dos componentes. Seguir os procedimentos corretos e utilizar as ferramentas adequadas faz a diferença entre uma instalação bem-sucedida e problemas operacionais dispendiosos.

Nesse contexto, a qualidade do componente também faz a diferença. Nós da Meccanotecnica Umbra fabricamos selos mecânicos de alta qualidade de acordo com os mais elevados padrões de produção, projetados para garantir confiabilidade e desempenho duradouro em diversos setores, desde o químico ao farmacêutico, do alimentício ao tratamento de águas. Nossa equipe técnica está sempre à disposição para fornecer consultoria especializada, assistência na escolha da solução mais adequada e suporte em todas as fases da montagem e manutenção. Para mais informações, assistência técnica ou qualquer dúvida sobre a montagem de nossos selos mecânicos, entre em contato conosco.
